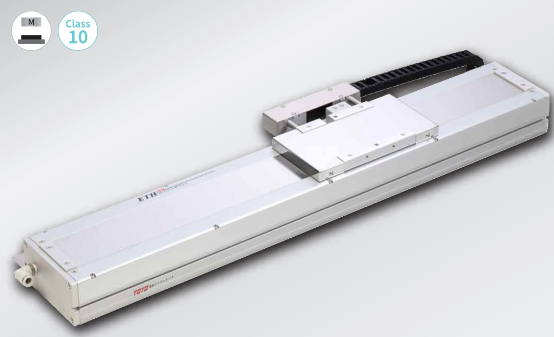

直線電機是一種基于電磁原理工作的線性電機，考慮到具有高精度、高速度、高加速度、低噪音等優勢，廣泛應用于工業自動化、機床、半導體制造等行業。直線電機的運動控制和位置檢測是其技術應用之一，而位置檢測技術又包含光柵和磁柵兩種最常用的方式。

 光柵和磁柵的原理

 光柵尺和磁柵尺也是一種位置檢測元件，用于控制直線電機的位置信息。

 光柵是利用光的干涉原理實現高精度測量的位置檢測器件。光柵的組成由一條玻璃或光學塑料基座和一組光柵條組成。光柵條上的透明區域和不透明區域生成干涉條紋，當被測物體移動時，干涉條紋的位置受到影響，對條紋移動量的測量，能計算出物體的位移。光柵有著高精度、高分辨率、響應速度快等特性。

 磁柵是利用磁性原理達到位置檢測的元件。磁柵的工作原理由一條磁性材料的軸帶一組磁頭組成。當磁頭靠近磁柵時，磁場的變化會造成磁頭電壓的改變，利用對電壓信號的測量，能計算出物體的位移。磁柵有著抗干擾能力強、工作溫度范圍廣、適應范圍寬等優點。

 光柵和磁柵的性能對比

 精度和分辨率

 光柵的精度和分辨率高于磁柵。考慮到光柵是借助光的干涉原理，可以實現亞微米級別的測量精度和更高的分辨率。而磁柵的精度和分辨率受磁性材料的性質和磁頭的靈敏度等原因限制，一般可以達到幾十微米的測量精度和幾十納米的分辨率。

 響應速度

 光柵的響應速度相對較快，可達到數十千赫茲的測量頻率，而磁柵的響應速度較慢，只能達到數百千赫茲的測量頻率。這是因為磁柵需要通過磁場變化引起磁頭電壓的變化，而磁場變化的速度相對較慢。

 適應環境

 在運行環境方面，磁柵有著抗干擾能力強、工作溫度范圍廣、適應范圍寬等優點。磁柵不受光干擾、電磁干擾等因素，可以在惡劣的工作環境下工作。此外，磁柵具有較好的抗粉塵、抗污染性能。

 而光柵則相對脆弱，需要在較為干凈的環境下使用，避免粉塵等雜物進入干涉條紋中影響測量精度。另外，光柵對光照強度的要求比較高，要保證光源穩定且光線垂直入射，將會影響測量結果。

 綜上所述，光柵和磁柵各有優缺點，應根據具體應用場景和需求進行選擇。對于對測量精度和分辨率要求較高，同時工作環境較為干凈的場合，可以采用光柵；而對于工作環境惡劣，需要抗干擾能力強的場合，則可以采用磁柵。此外，也可以結合使用兩種元件，以充分發揮它們的優點，提高直線電機的運動控制精度和穩定性。
